Spezialtiefbau

Der Spezialtiefbau ist ein langjähriges Schwerpunktthema. Wir haben maßgeblich an der Einführung von modernen Mess- und Steuergeräten für Rammen, Rüttler und Pressen zum Einbringen von Spundwandbohlen mitgewirkt. Von uns entwickelte Geräte sind außerdem in Tunnelbohrmaschinen, zur Bodenverdichtung und im Hochdruckinjektionsverfahren eingesetzt.

Heute liefern wir Zubehör für die in Baumaschinen integrierte Mess- und Steuerelektronik und beteiligen uns an der Entwicklung neuer Technologien. Im folgenden sind einige Beispiele aktueller Entwicklungsprojekte beschrieben.

Messungen beim Einbringen sehr großer Pfähle

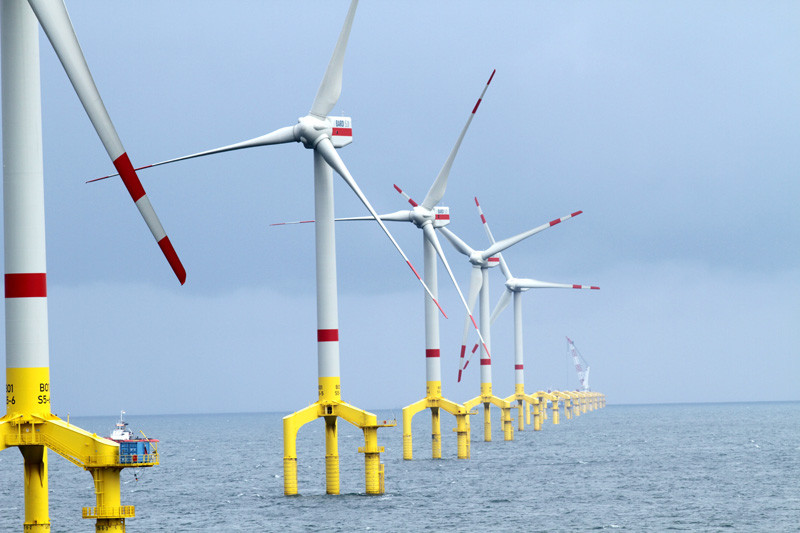

Sowohl Onshore- als auch Offshore-Windkraftanlagen werden größer und benötigen entsprechende Gründungen. Die etablierte Messtechnik reicht nicht für das Einbringen sehr großer Pfähle erfordert eine Weiterentwicklung der bestehenden Technologie, wofür die etablierte Messtechnik nicht ausreicht.

Wir haben im Kundenauftrag ein Messsystem entwickelt und installiert, das durch erweiterte Erfassungs- und Messmethoden Aussagen bei Pfählen dieser Dimension ermöglicht. Das System ist sowohl für das Vibrieren als auch Schlagen von Pfählen ausgelegt.

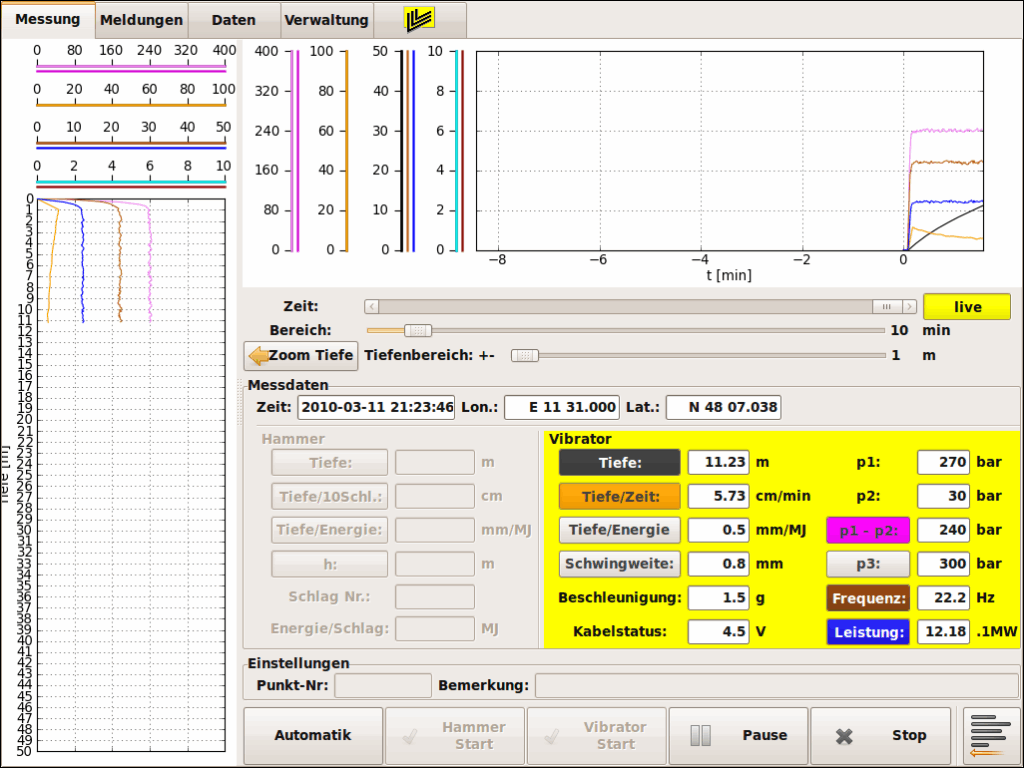

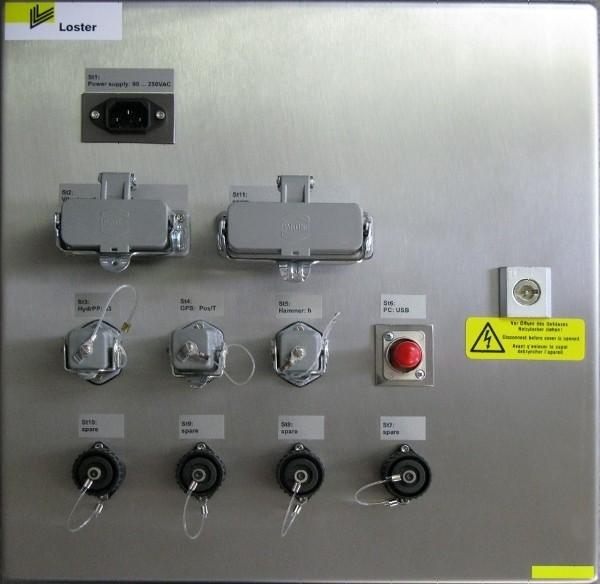

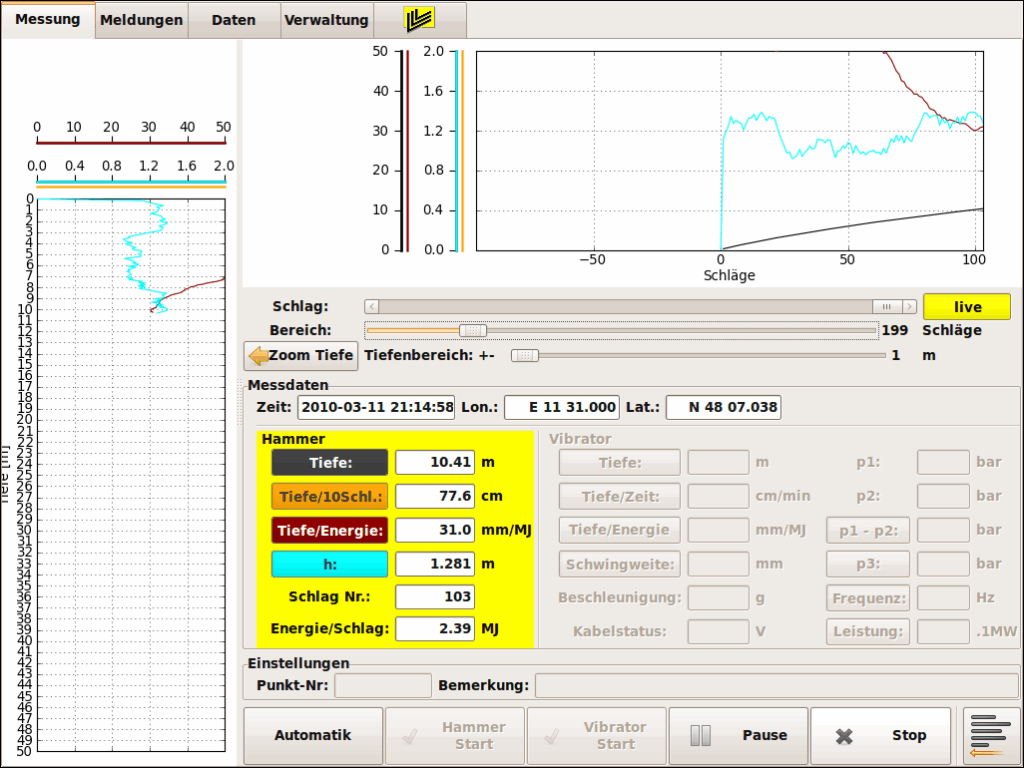

Die Bilder zeigen unser Messsystem auf dem Schiff "Wind Lift 1", das an der Errichtung von Offshore Windparks beteiligt ist.

Analyse des Einbringvorgangs

Erklärung eines Protokolls

Das folgende Anwendungsbeispiel zeigt für eine Schmalwand welche Details aus einem herkömmlichen Protokoll des Einbringenvorgangs hervorgehen. Die Daten wurden mit dem von uns entwickelten MDAC System aufgezeichnet und vor Ort protokolliert. Das Protokoll ist in Form eines kurzen Lehrgangs ausführlich erklärt.

Anwendungsbeispiel
anwbsp.pdf
Adobe Acrobat Dokument 183.3 KB

Vorhersage der Einbringbarkeit von Pfählen

Ein zusammen mit einem unserer Partner entwickelter Algorithmus erlaubt die Prognose der Rammbarkeit von Pfählen mit wissenschaftlichen Methoden. So können geeignete Geräte für die Einbringung anhand von Geologie, Pfahlgeometrie, Vibrator und weiteren Faktoren ausgewählt werden.

Dies erleichtert die Planung und führt zu teils erheblichen Kosteneinsparungen.

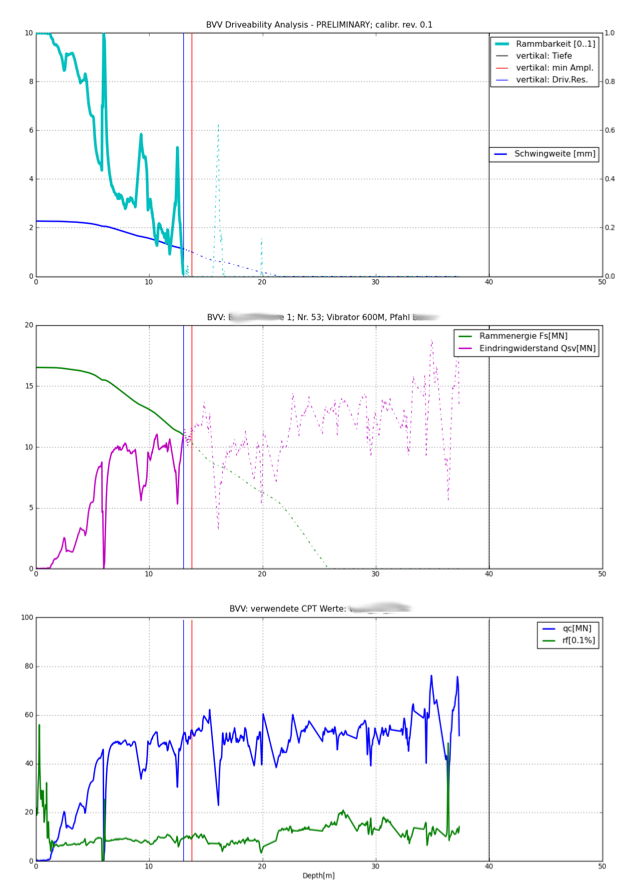

Das Bild zeigt eine typische Prognose auf Basis gemessener Bodenwerte.

Studie zur Umweltbelastung

Bei Rammarbeiten im Offshore-Bereich und anderen Gewässern werden hohe Energien durch Schall und Vibration übertragen. Diese können Wassertiere in der Umgebung schwer schädigen. Die folgende Voruntersuchung zeigt, dass beim Einbringen der Pfähle mit einem Vibrator geringere Emissionen zu erwarten sind.

Studie zur Umweltbelastung
umweltbelastung.pdf
Adobe Acrobat Dokument 108.1 KB

Messung von Bodenerschütterungen

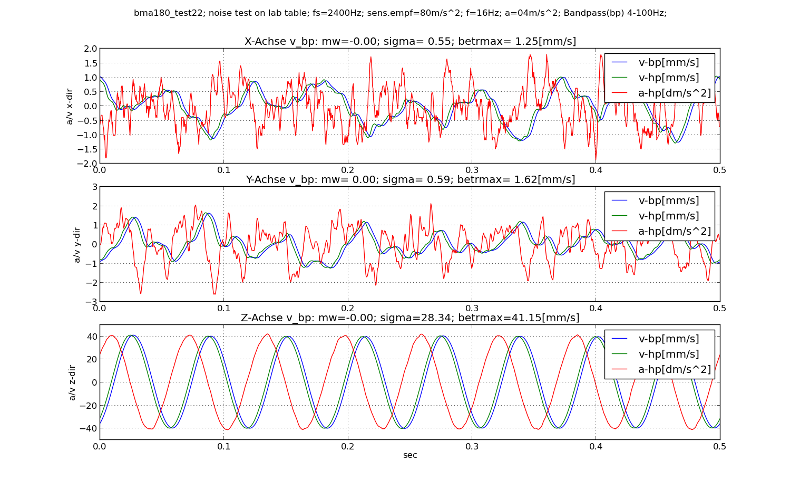

Robuste und moderne Sensoren zur Erschütterungsmessung geben im Spezialtiefbau Aufschluss über zahlreiche Parameter, die weit über die auf der Baumaschine gemessenen Werte hinaus gehen.

So geben etwa die Bodenerschütterungen in verschiedenen Abständen zur Einbringstelle Hinweise auf die Ausbreitung der Schwingungen. Es sind Rückschlüsse möglich auf die Geologie und den Einfluss des Bauvorhabens auf die Umwelt.

Direkt an sensiblen Bauwerken angebrachte Sensoren erlauben die Überwachung und Einhaltung bestimmter, zuvor festgelegter Grenzwerte. Der Maschinenführer kann unmittelbar Einfluss auf die Emissionen nehmen.
